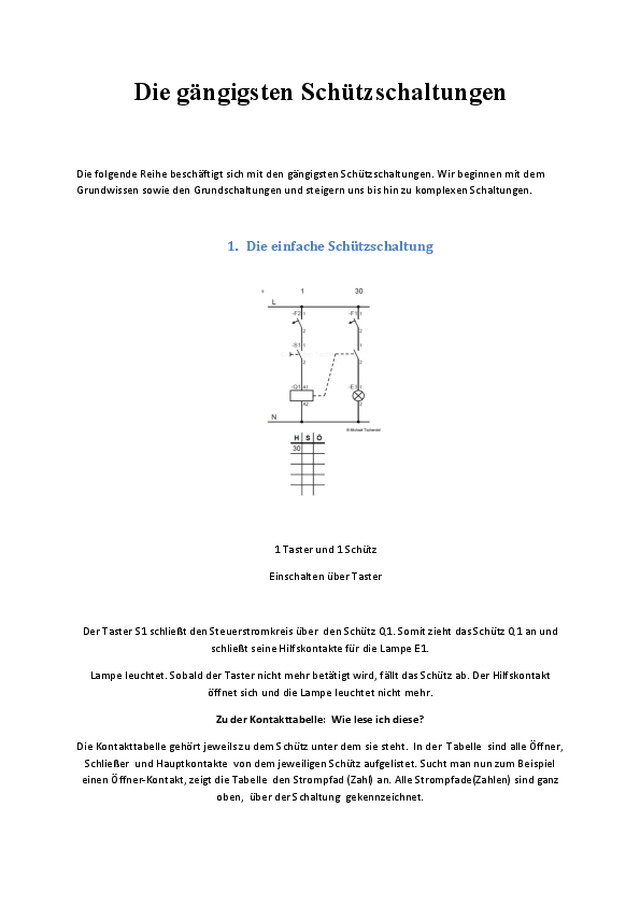

Die gängigsten Schützschaltungen Die folgende Reihe beschäftigt sich mit den gängigsten Schützschaltungen. Wir beginnen mit dem Grundwissen sowie den Grundschaltungen und steigern uns bis hin zu komplexen Schaltungen. 1. Die einfache Schützschaltung 1 Taster und 1 Schütz Einschalten über Taster Der Taster S1 schließt den Steuerstromkreis über den Schütz Q1. Somit zieht das Schütz Q1 an und schließt seine Hilfskontakte für die Lampe E1. Lampe leuchtet. Sobald der Taster nicht mehr betätigt wird, fällt das Schütz ab. Der Hilfskontakt öffnet sich und die Lampe leuchtet nicht mehr. Zu der Kontakttabelle: Wie lese ich diese? Die Kontakttabelle gehört jeweils zu dem Schütz unter dem sie steht. In der Tabelle sind alle Öffner, Schließer und Hauptkontakte von dem jeweiligen Schütz aufgelistet. Sucht man nun zum Beispiel einen Öffner-Kontakt, zeigt die Tabelle den Strompfad (Zahl) an. Alle Strompfade(Zahlen) sind ganz oben, über der Schaltung gekennzeichnet. 2. Schützschaltung mit Selbsthaltung Da es keinen Sinn ergibt, die Lampe nur bei ständiger Betätigung des Tasters S1 leuchten zu lassen, muss die sogenannte Selbsthaltung des Schützes benutzt werden. Über einen weiteren Hilfskontakt des Schützes Q1 wird diese Selbsthaltung realisiert. Der Hilfskontakt des Schützes Q1 liegt parallel zum Taster. Wird nun dieses Schütz angezogen (über S1 ) schließt es den Hilfskontakt und das Schütz hält sich über diesen selbst angezogen. Den Taster S1 kann man nun loslassen, ohne dass das Schütz...
