Veröffentlicht: 26. März 2025 · Kategorie: Broschüre

Aus diesem Dokument

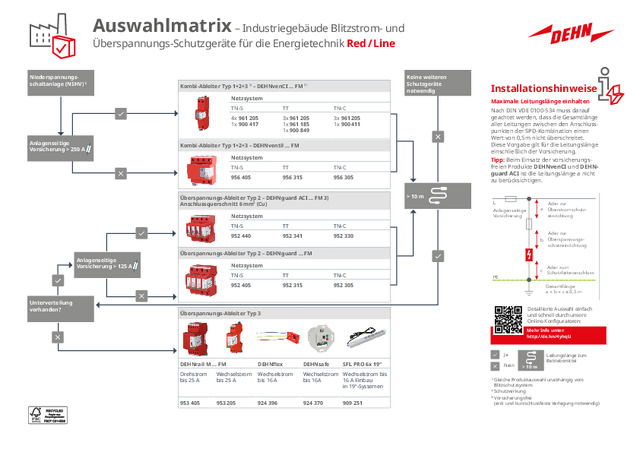

Auswahlmatrix – Industriegebäude Blitzstrom- und Überspannungs-Schutzgeräte für die Energietechnik Red / Line Niederspannungsschaltanlage (NSHV) 1) Keine weiteren Schutzgeräte notwendig Kombi-Ableiter Typ 1+2+3 2) – DEHNvenCI ... FM 3) Netzsystem Anlagenseitige Vorsicherung > 250 A TN-S TT TN-C 4x 961 205 1x 900 417 3x 961 205 1x 961 185 1x 900 849 3x 961 205 1x 900 411 Maximale Leitungslänge einhalten Nach DIN VDE 0100-534 muss darauf geachtet werden, dass die Gesamtlänge aller Leitungen zwischen den Anschlusspunkten der SPD-Kombination einen Wert von 0,5 m nicht überschreitet. Diese Vorgabe gilt für die Leitungslänge einschließlich der Vorsicherung. Kombi-Ableiter Typ 1+2+3 – DEHNventil ... FM Netzsystem TN-S TT TN-C 956 405 956 315 956 305 L Ader zur a Überstromschutzeinrichtung Anlagenseitige Vorsicherung Netzsystem Unterverteilung vorhanden? Tipp: Beim Einsatz der vorsicherungsfreien Produkte DEHNvenCI und DEHNguard ACI ist die Leitungslänge a nicht zu berücksichtigen. > 10 m Überspannungs-Ableiter Typ 2 – DEHNguard ACI ... FM 3) Anschlussquerschnitt 6 mm2 (Cu) Anlagenseitige Vorsicherung > 125 A Installationshinweise TN-S TT TN-C 952 440 952 341 952 330 Ader zur b Überspannungsschutzeinrichtung Überspannungs-Ableiter Typ 2 – DEHNguard ... FM Netzsystem TN-S TT TN-C 952 405 952 315 952 305 Ader zum c Schutzleiteranschluss PE Gesamtlänge a + b + c ≤ 0,5 m Detaillierte Auswahl einfach und schnell durch unsere Online-Konfiguratoren: Überspannungs-Ableiter Typ 3 Mehr Info...
