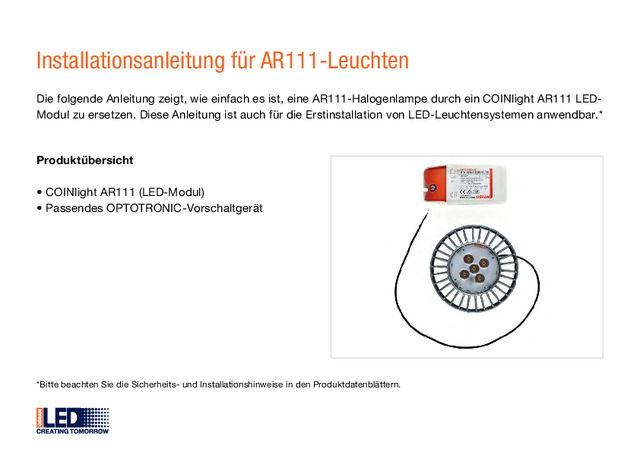

Installationsanleitung für AR111-Leuchten Produktübersicht • COINlight AR111 (LED-Modul) • Passendes OPTOTRONIC-Vorschaltgerät Die folgende Anleitung zeigt, wie einfach es ist, eine AR111-Halogenlampe durch ein COINlight AR111 LED- Modul zu ersetzen. Diese Anleitung ist auch für die Erstinstallation von LED-Leuchtensystemen anwendbar. Bitte beachten Sie die Sicherheits- und Installationshinweise in den Produktdatenblättern.

Installationsanleitung für AR111-Leuchten Produktübersicht • COINlight AR111 (LED-Modul) • Passendes OPTOTRONIC-Vorschaltgerät Die folgende Anleitung zeigt, wie einfach es ist, eine AR111-Halogenlampe durch ein COINlight AR111 LED- Modul zu ersetzen. Diese Anleitung ist auch für die Erstinstallation von LED-Leuchtensystemen anwendbar. Bitte beachten Sie die Sicherheits- und Installationshinweise in den Produktdatenblättern.

Installationsanleitung für AR111-Leuchten Anleitung 1. Trennen Sie die bestehende Leuchte vom bestehenden Netzkabel.

Installationsanleitung für AR111-Leuchten Anleitung 1. Trennen Sie die bestehende Leuchte vom bestehenden Netzkabel.

Installationsanleitung für AR111-Leuchten Anleitung 2. Klemmen Sie die bestehende Lampe ab.

Installationsanleitung für AR111-Leuchten Anleitung 2. Klemmen Sie die bestehende Lampe ab.

Installationsanleitung für AR111-Leuchten Anleitung 3. Öffnen Sie die Lampenfassung und nehmen Sie die bestehende Lampe heraus.

Installationsanleitung für AR111-Leuchten Anleitung 3. Öffnen Sie die Lampenfassung und nehmen Sie die bestehende Lampe heraus.

Installationsanleitung für AR111-Leuchten Anleitung 4. Montieren Sie das LED-Modul COINlight AR111 und setzen Sie es in die Leuchte ein.

Installationsanleitung für AR111-Leuchten Anleitung 4. Montieren Sie das LED-Modul COINlight AR111 und setzen Sie es in die Leuchte ein.

Installationsanleitung für AR111-Leuchten Anleitung 5. Öffnen Sie die Kappe des Vorschaltgeräts, schließen Sie das Stromversorgungskabel an (korrekte Polarität beachten) und schließen Sie die Kappe.

Installationsanleitung für AR111-Leuchten Anleitung 5. Öffnen Sie die Kappe des Vorschaltgeräts, schließen Sie das Stromversorgungskabel an (korrekte Polarität beachten) und schließen Sie die Kappe.

Installationsanleitung für AR111-Leuchten Anleitung 6. Fertigte LED-Installation. Da das Leuchtmit- tel und das Vorschaltgerät nun direkt mitein- ander verbunden sind, wird die ursprüngliche Leuchtenanschlussklemme nicht mehr benötigt und kann abgeschraubt werden.

Installationsanleitung für AR111-Leuchten Anleitung 6. Fertigte LED-Installation. Da das Leuchtmit- tel und das Vorschaltgerät nun direkt mitein- ander verbunden sind, wird die ursprüngliche Leuchtenanschlussklemme nicht mehr benötigt und kann abgeschraubt werden.
