Installationsanleitung für MR16-Leuchten

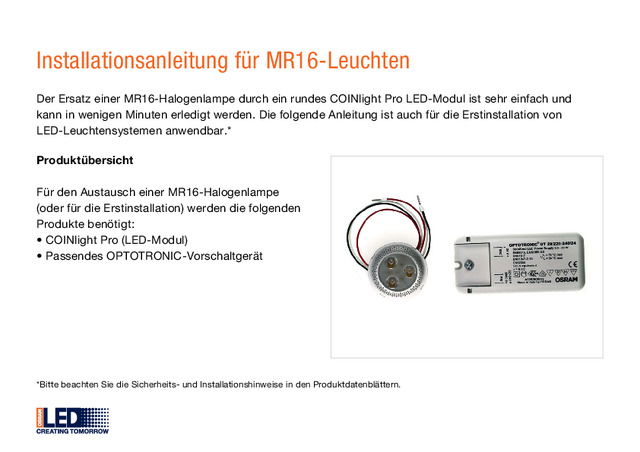

Installationsanleitung für MR16-Leuchten Produktübersicht Für den Austausch einer MR16-Halogenlampe (oder für die Erstinstallation) werden die folgenden Produkte benötigt: • COINlight Pro (LED-Modul) • Passendes OPTOTRONIC-Vorschaltgerät Der Ersatz einer MR16-Halogenlampe durch ein rundes COINlight Pro LED-Modul ist sehr einfach und kann in wenigen Minuten erledigt werden. Die folgende Anleitung ist auch für die Erstinstallation von LED-Leuchtensystemen anwendbar. Bitte beachten Sie die Sicherheits- und Installationshinweise in den Produktdatenblättern.

Installationsanleitung für MR16-Leuchten Produktübersicht Für den Austausch einer MR16-Halogenlampe (oder für die Erstinstallation) werden die folgenden Produkte benötigt: • COINlight Pro (LED-Modul) • Passendes OPTOTRONIC-Vorschaltgerät Der Ersatz einer MR16-Halogenlampe durch ein rundes COINlight Pro LED-Modul ist sehr einfach und kann in wenigen Minuten erledigt werden. Die folgende Anleitung ist auch für die Erstinstallation von LED-Leuchtensystemen anwendbar. Bitte beachten Sie die Sicherheits- und Installationshinweise in den Produktdatenblättern.

Installationsanleitung für MR16-Leuchten Anleitung 1. Trennen Sie die bestehende Lampenfassung vom bestehenden Vorschaltgerät.

Installationsanleitung für MR16-Leuchten Anleitung 1. Trennen Sie die bestehende Lampenfassung vom bestehenden Vorschaltgerät.

Installationsanleitung für MR16-Leuchten Anleitung 2. Öffnen Sie den Leuchtmitteleinsatz.

Installationsanleitung für MR16-Leuchten Anleitung 2. Öffnen Sie den Leuchtmitteleinsatz.

Installationsanleitung für MR16-Leuchten Anleitung 3. Bauen Sie das bestehende Leuchtmittel aus.

Installationsanleitung für MR16-Leuchten Anleitung 3. Bauen Sie das bestehende Leuchtmittel aus.

Installationsanleitung für MR16-Leuchten Anleitung 4. Setzen Sie das LED-Modul COINlight Pro in den Leuchtmitteleinsatz und dann beides zusammen in das MR16-Gehäuse ein.

Installationsanleitung für MR16-Leuchten Anleitung 4. Setzen Sie das LED-Modul COINlight Pro in den Leuchtmitteleinsatz und dann beides zusammen in das MR16-Gehäuse ein.

Installationsanleitung für MR16-Leuchten Anleitung 5. Öffnen Sie die Kappe des Vorschaltgeräts.

Installationsanleitung für MR16-Leuchten Anleitung 5. Öffnen Sie die Kappe des Vorschaltgeräts.

Installationsanleitung für MR16-Leuchten Anleitung 6. Schließen Sie die Stromversorgungskabel an (korrekte Polarität beachten) und schließen Sie die Kappe.

Installationsanleitung für MR16-Leuchten Anleitung 6. Schließen Sie die Stromversorgungskabel an (korrekte Polarität beachten) und schließen Sie die Kappe.

Installationsanleitung für MR16-Leuchten Anleitung 7. Fertige LED-Installation.

Installationsanleitung für MR16-Leuchten Anleitung 7. Fertige LED-Installation.
