Grundlagenreihe EMV Richtlinien Teil 7

Veröffentlicht: 9. März 2016 · Kategorie: Fachartikel

Aus diesem Dokument

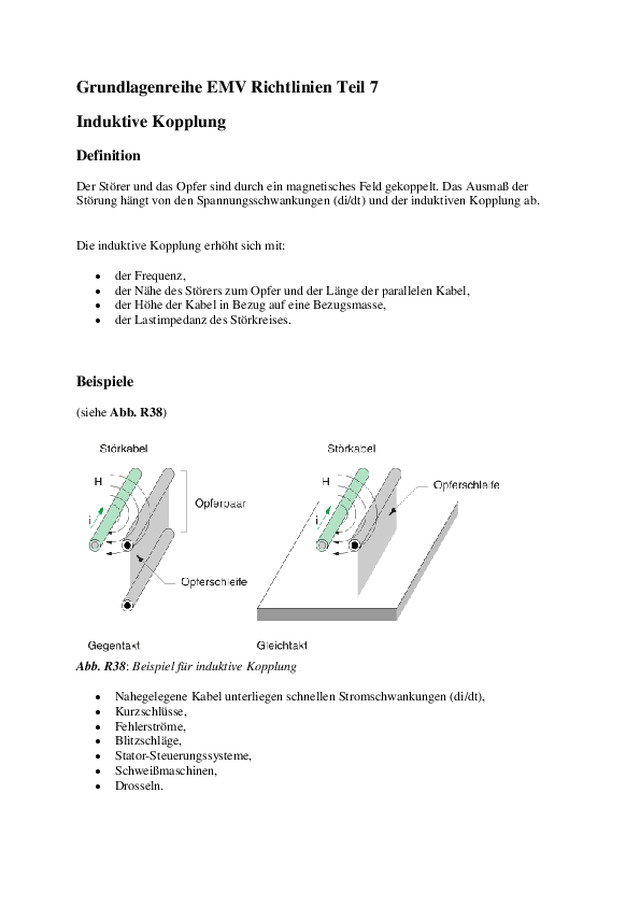

Grundlagenreihe EMV Richtlinien Teil 7 Induktive Kopplung Definition Der Störer und das Opfer sind durch ein magnetisches Feld gekoppelt. Das Ausmaß der Störung hängt von den Spannungsschwankungen (di/dt) und der induktiven Kopplung ab. Die induktive Kopplung erhöht sich mit: • • • • der Frequenz, der Nähe des Störers zum Opfer und der Länge der parallelen Kabel, der Höhe der Kabel in Bezug auf eine Bezugsmasse, der Lastimpedanz des Störkreises. Beispiele (siehe Abb. R38) Abb. R38: Beispiel für induktive Kopplung • • • • • • • Nahegelegene Kabel unterliegen schnellen Stromschwankungen (di/dt), Kurzschlüsse, Fehlerströme, Blitzschläge, Stator-Steuerungssysteme, Schweißmaschinen, Drosseln. Gegenmaßnahmen Die vorrangigen Gegenmaßnahmen zur Verringerung der Auswirkungen der induktiven Kopplungen sind nach EN 50174-2 (VDE 0800-174-2): • Symmetrische Übertragung auf symmetrische Leitungsanlagen: Die einzelnen Leiter sind miteinander verdrillt; die Oberfläche möglicher Induktionsschleifen sind sehr klein. Nur wenige Magnetfeldlinien durchdringen diese Schleifen. Benachbarte Verdrillungen induzieren Spannungen entgegengesetzter Phase, die sich folglich gegenseitig auslöschen. Die induzierten Spannungsdifferenz zwischen den beiden Leitern ist annähernd Null. Andererseits wird eine Gleichtaktstörung in der Schleife induziert, die aus den (verdrillten) Leitern und der Erdung (engl.: earth) gebildet wird. Der Einfluss auf das Gerät wird durch die Gleichtaktunterdrückung des zugehörigen...
