Die folgende Reihe beschäftigt sich mit den gängigsten Schützschaltungen. Wir beginnen mit dem Grundwissen sowie den Grundschaltungen und steigern uns bis hin zu komplexen Schaltungen. Dieses Mal behandeln wir die Wendeschützschaltung.
Steuerstromkreis und Hauptstromkreis mit indirekter Umschaltung
Hauptstromkreis und Steuerstromkreis
2 Taster, 2 Schütz, 1 Aus-Taster und 1 Motor

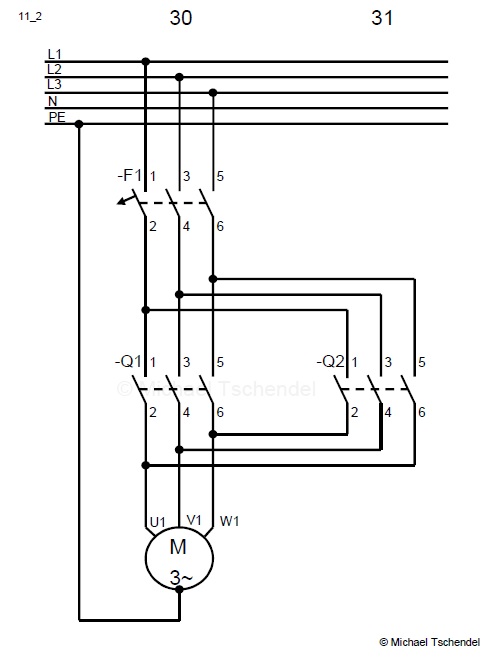

Ergänzen wir nun zu den bereits kennengelerntem Steuerstromkreisen die Hauptstromkreise zusammen mit dem Motor. Da sich bei dieser Schaltung der Steuerstromkreis nicht verändert, werfen wir einen Blick auf den Hauptstromkreis. Die Hauptkontakte des Schützes werden zur Steuerung des Motors benutzt. Hier sieht man, dass die Hauptkontakte von K1 (in diesem Fall nun Q1 da es sich um ein Hauptschütz handelt) und Q2 benutzt werden. Die Wendeschützschaltung charakterisiert die Änderung der Drehrichtung des Motors. Dies geschieht durch die Vertauschung von zwei Außenleitern. Die Lampe signalisiert den Schaltzustand des jeweiligen Schützes.
Zu der Kontakttabelle: Wie lese ich diese? Die Kontakttabelle gehört jeweils zu dem Schütz unter dem sie steht. In der Tabelle sind alle Öffner, Schließer und Hauptkontakte von dem jeweiligen Schütz aufgelistet. Sucht man nun zum Beispiel einen Öffner-Kontakt, zeigt die Tabelle den Strompfad (Zahl) an. Alle Strompfade(Zahlen) sind ganz oben, über der Schaltung gekennzeichnet.
