Die folgende Reihe beschäftigt sich mit den gängigsten Schützschaltungen. Wir beginnen mit dem Grundwissen sowie den Grundschaltungen und steigern uns bis hin zu komplexen Schaltungen. Dieses Mal behandeln wir die Stern-Dreieck Schaltung automatisch umschalten mit Zeitrelais.

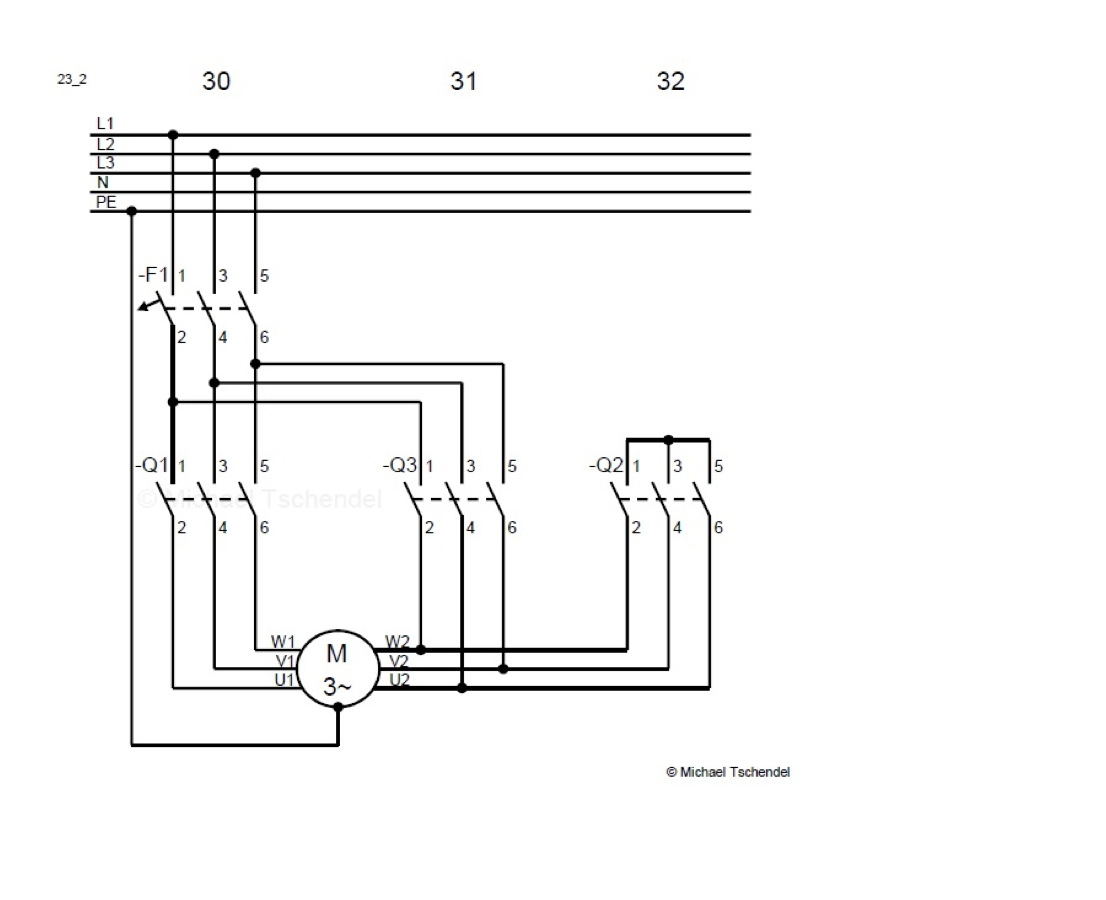

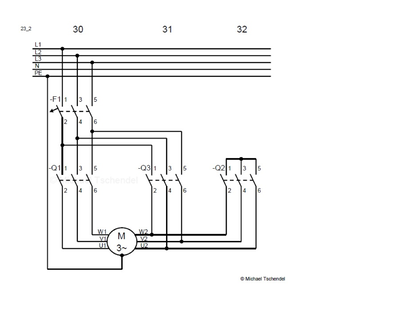

Hauptstromkreis und Steuerstromkreis
3 Schütz, 1 Zeitrelais, 2 Taster, 1 Aus-Taster und 1 Motor
Beginnen wir mit dem Steuerstromkreis. Wir ergänzen unsere Schaltung um ein Zeitrelais (K1T) und um ein weiteres Schütz (Q3). Hier ist Q1 = Netzschütz, Q2 = Sternschütz und Q3 = Dreieckschütz.
Durch das Betätigen des Tasters S1 wird das Schütz Q2 angesteuert. Dieses schließt seine Schließer-Kontakte über Q1. Nun läuft der Motor in der Sternschaltung. Das Q1 Schütz hat nun mehrere Aufgaben. Zum einen hält es sich über seine Schließer-Kontakte selbst, zum anderen ermöglicht es, über einen weiteren Schließer-Kontakt, das Q2 angezogen bleibt. Sobald Q1 angesteuert wurde schließt es den Stromkreis für das Zeitrelais K1T. Dieses zieht an und die eingestellte Zeit beginnt zu laufen (der Sternbetrieb ist weiterhin aktiv). Nach der vorgegebenen Zeit öffnet das Zeitrelais K1T einen Öffner-Kontakt im Strompfad über Q2 und schließt gleichzeitig den Strompfad über Q3. Das Schütz Q2 fällt ab und das Schütz Q3 zieht an. Nun ist der Motor mit der Dreieckschaltung im Betrieb. Ein gleichzeitiges Anlaufen von Stern- und Dreieckschaltung wird durch die Öffner-Kontakte von Q2 und Q3 verhindert. Diese befinden sich in dem Strompfad über dem jeweils anderen Schützen. Durch das Anziehen von Q2 oder Q3 wird jeweils der Öffner-Kontakt über dem anderem Schütz geöffnet. Über den Taster S0 wird die komplette Schaltung abgeschaltet. Die Lampen signalisieren den Schaltzustand des jeweiligen Schützes.
Zu der Kontakttabelle: Wie lese ich diese?
Die Kontakttabelle gehört jeweils zu dem Schütz unter dem sie steht. In der Tabelle sind alle Öffner, Schließer und Hauptkontakte von dem jeweiligen Schütz aufgelistet. Sucht man nun zum Beispiel einen Öffner-Kontakt, zeigt die Tabelle den Strompfad (Zahl) an. Alle Strompfade (Zahlen) sind ganz obenüber der Schaltung gekennzeichnet.
