Grundlagenreihe – Schutz von Stromkreisen: Teil 2 Grundsätzliches zum Schutz bei Überstrom

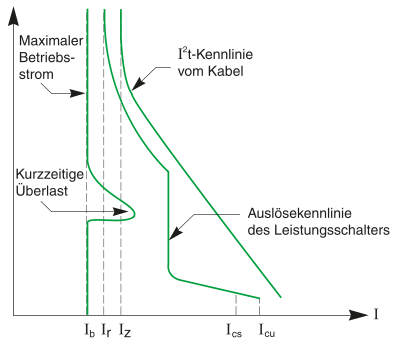

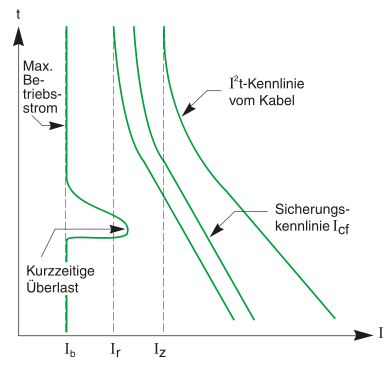

Eine Schutzeinrichtung für den Schutz bei Überstrom ist an der Einspeisung des betreffenden Stromkreises zu errichten (siehe Abb. G3 und Abb. G4).

• Diese Einrichtung muss den Strom innerhalb einer Zeit abschalten, die kürzer ist als die Zeit, in der der Leiter unzulässig hoch erwärmt wird.
• Die Schutzeinrichtung muss jedoch den unbegrenzten Durchfluss des maximalen Betriebsstromes I_b zulassen.

Der notwendige Querschnitt von Aderleitungen beim Auftreten von Kurzschlussströmen für eine Zeitdauer von bis zu 5 s nach Kurzschlusseintritt können annäherungsweise mit folgender Formel bestimmt werden:

I²t = k²S². Die Formel zeigt, dass die zulässige Erwärmung proportional zum Quadrat des Leiterquerschnittes ist, wobei gilt:

t: Dauer des Kurzschlussstromes (Abschaltzeit)(s)

S: Querschnitt der Leiter (mm²)

I: Kurzschlussstrom (A_eff)

k: Konstante der Aderleitung (Abbildung G51 enthält einige k²-Werte)

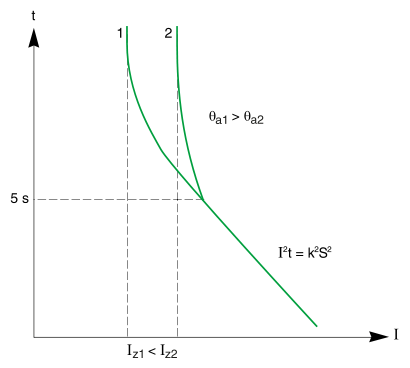

Für eine gegebene Aderleitung variiert der maximal zulässige Strom gemäß den Umgebungsbedingungen. Bei einer hohen Umgebungstemperatur (θ_a1) > θ_a1) ist I_z1 z.B. geringer als I_z2) (siehe Abb. G5). θ bedeutet „Temperatur”.

Hinweis:

• I_b: maximaler Betriebsstrom des Stromkreises
• I_r: einstellbarer Überlastschutz: Bei einem Leistungsschalter mit einem Nennstrom von 50 A kann z.B. der Schutzbereich so eingestellt werden, dass der Überstromauslösewert (siehe Abb. G6) in etwa dem eines 30 A-Leistungsschalters entspricht.
• I_z: maximale Strombelastbarkeit des Leiters
• I_kmax: maximaler Kurzschlussstrom
• I_cs: Bemessungsbetriebskurzschlussausschaltstrom (3-phasig) des Leistungsschalters
• I_cu: Bemessungsgrenzkurzschlussausschaltvermögen

Stand August 2015
