PA-Schiene f. EX-Bereich Zone 1/21 2/22 für 11x Kabelschuhanschluss
Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 11x Kabelschuh (M10 x 20 mm mit Federring).
Produktkennzeichen
SKU: 472421
EAN: 4013364470477
GTIN: 4013364470477
MPN: PAS EX 11AP M10 V2A
Kategorien
Eigenschaften
|

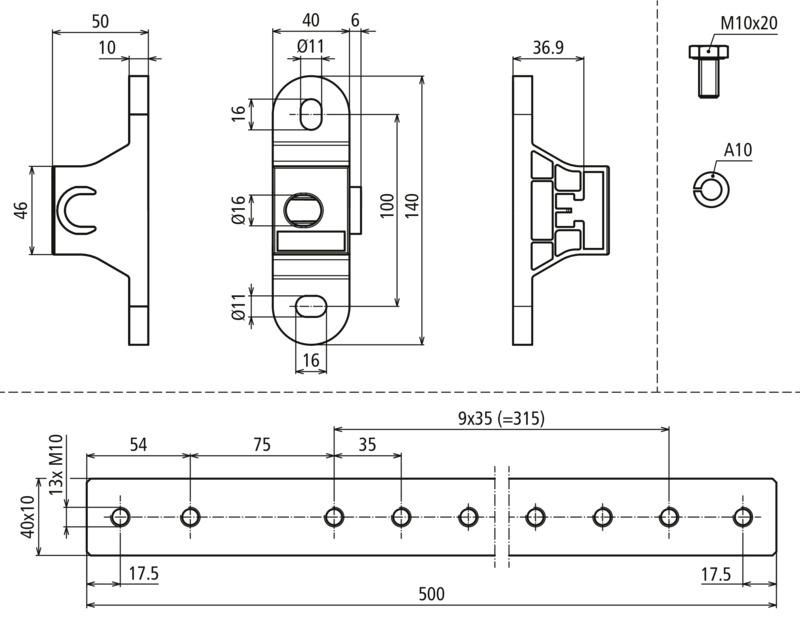

Höhe
|
50
|
|
Breite
|
140
|
|
Länge
|
522
|
|
Bauform
|
Aufbau modular
|
|
Isolator
|
Ja
|
|
Ausführung
|
ohne Abdeckhaube
|
|
Werkstoff der Klemme
|
Edelstahl 304 (V2A)
|
|
Oberfläche der Klemme
|
unbehandelt
|
|
Werkstoff der Kontaktschiene
|
Edelstahl 304 (V2A)
|
|
Oberfläche der Kontaktschiene
|
unbehandelt
|
|
Explosionsgeprüfte Ausführung
|
Ja
|
|
Anzahl der Anschlüsse Rundleiter 8 mm
|
-
|
|
Anzahl der Anschlüsse Rundleiter 10 mm
|
-
|
|
Anzahl der Anschlüsse Rundleiter gesamt
|
-
|
|
Anzahl der Anschlüsse Rundleiter 8-10 mm
|
-
|
|
Anzahl der Anschlüsse Flachleiter bis 30 mm
|
-
|
|
Anzahl der Anschlüsse Flachleiter bis 40 mm
|
-
|
|
Anzahl der Anschlüsse Leitung bis 6 mm² starr
|
-
|
|
Anzahl der Anschlüsse Leitung bis 16 mm² starr
|
-
|
|
Anzahl der Anschlüsse Leitung bis 25 mm² starr
|
-
|
|
Anzahl der Anschlüsse Leitung bis 95 mm² starr
|
11
|
