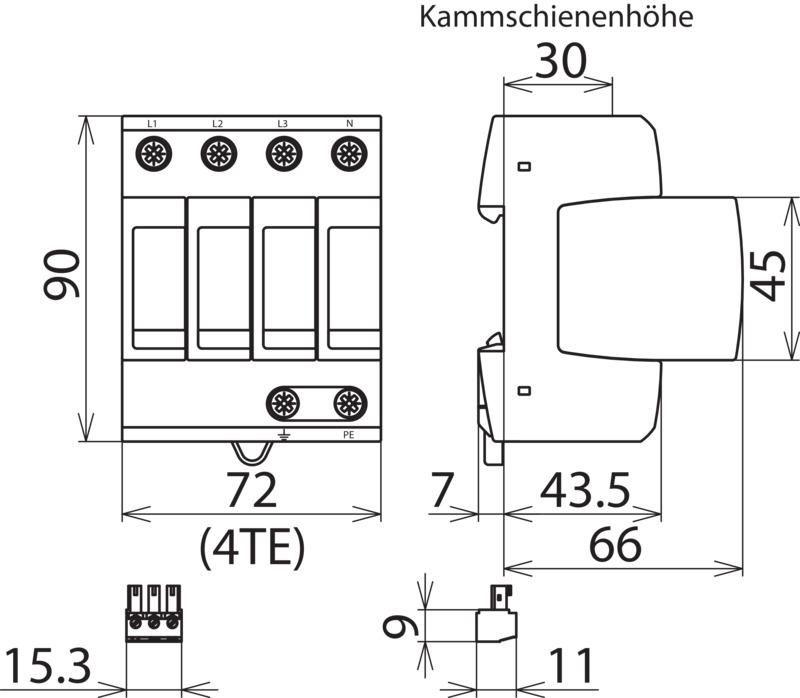

Ueberspannungsableiter Typ 2 DEHNguard M 4-polig fuer TT- und TN-S-Systeme – Bild 2 von 2

1 / 2

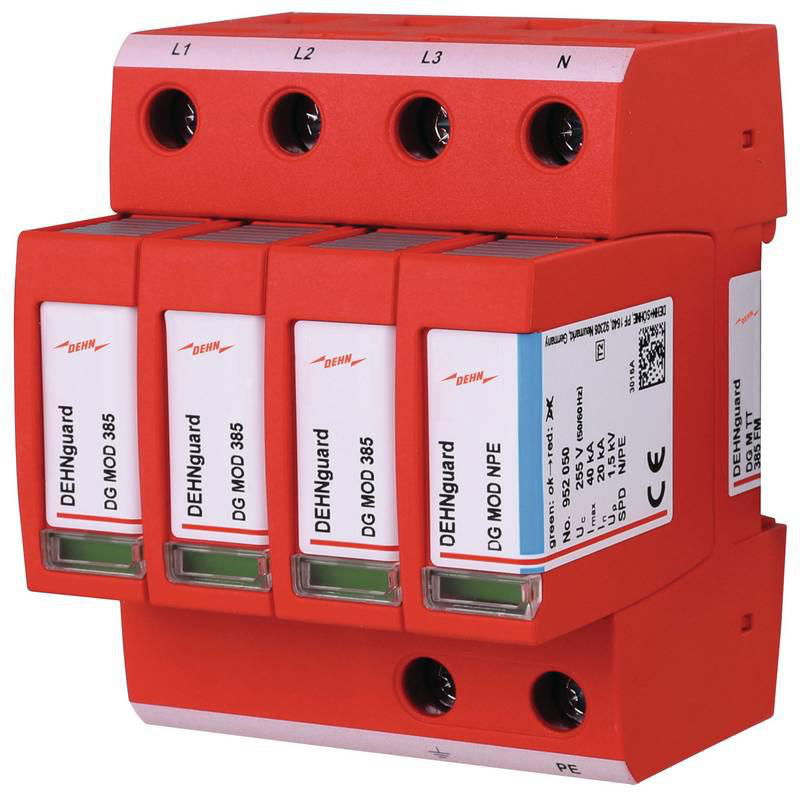

Ueberspannungsableiter Typ 2 DEHNguard M 4-polig fuer TT- und TN-S-Systeme

Name: Ueberspannungsableiter Typ 2 DEHNguard M 4-polig fuer TT- und TN-S-Systeme
Brand: DEHN
SKU: 952316

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0_B – 1 und höher.

Produktkennzeichen

SKU: 952316

EAN: 4013364119406

GTIN: 4013364119406

MPN: DG M TT 385 FM

Spezifikationen

Baugröße	4 TE
Montageart	Hutschiene TH35
Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Nein
Netzform TT	Ja
Schutzpegel	-
Leckstromfrei	Nein
Netzform TN-C	Nein
Netzform TN-S	Ja
Schutzart (IP)	IP20
Nennspannung AC	230
Nennspannung DC	-
Netzform TN-C-S	Nein
Schutzpegel L-N	1.75
Max. PV-Spannung	-
Schutzpegel N-PE	1.5
Netzform sonstige	Nein
Prüfklasse Typ 2	Ja
Mit Fernmeldekontakt	Ja
Integrierte Vorsicherung	Nein
Signalisierung am Gerät	optisch
Höchste Dauerspannung AC	385
Höchste Dauerspannung DC	-
Nennableitstoßstrom (8/20)	20
Max. Ableitstoßstrom (8/20)	40
Anzahl der Leiter (ohne Erde)	4
Kurzschlussfestigkeit (Isccr)	25
Integrierter Kurzschlussschutz	Nein
Max. Leiterquerschnitt flexibel (feindrähtig)	25
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	125
