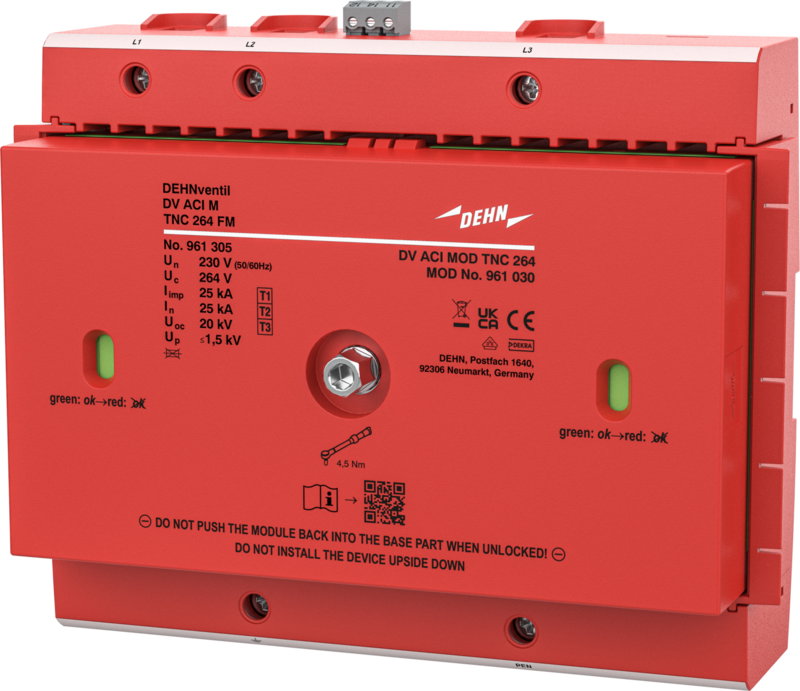

Kombi-Ableiter Typ 1+2+3 DEHNventil ACI dreipolig fuer TN-C-Systeme mit FM

Link copied
SKU
EAN
GTIN
MPN
Dreipoliger Kombiableiter DEHNventil ACI M TNC, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter ACI-Schalter-/Funkenstrecke. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Spezifikationen

Polzahl 3
Baugröße sonstige
Montageart Hutschiene TH35
Netzform DC -
Netzform IT -
Netzform TN -
Netzform TT -
Prüfklasse Typ 1 und 2 und 3
Netzform TN-C Ja
Schutzart (IP) IP20
Nennspannung DC -
Schutzpegel L-N -
Schutzpegel L-PE -
Netzform sonstige -
Schutzpegel (DC+ - DC-) -
Signalisierung am Gerät optisch
Höchste Dauerspannung DC -
Folgestromlöschfähigkeit 50
Blitzstoßstrom (10/350 µs) 75
Spannungsschaltende Funkenstreckentechnologie Ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) -

Dokumente

Deeplink Produktseite

web.html

Öffnen

REACH-Deklaration

Öffnen

Schaltbild

961305p.pdf

Öffnen

Schaltbild


Öffnen

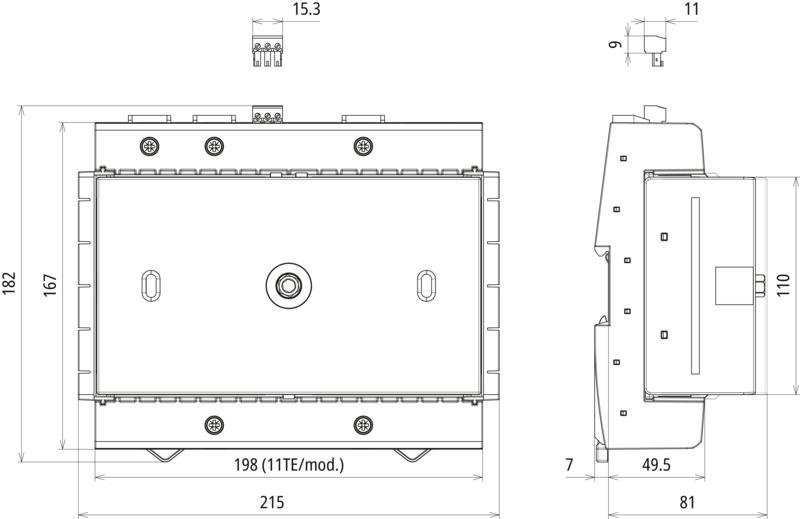

Masszeichnung

961305m_de_en.pdf

Öffnen

Montageanleitung

2148_DE_GB_1025_3024175_DV ACI M_GBW_0000000000000000010081840_000_01.pdf

Öffnen

Produktdatenblatt

ds_961305_DE-de.pdf

Öffnen
