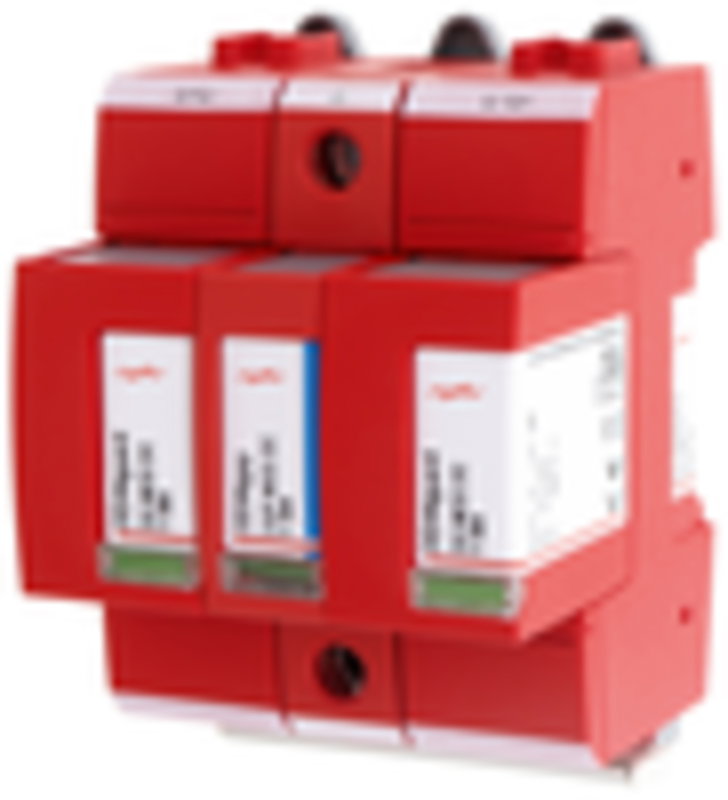

Kombiableiter Typ 1+2 DEHNguard ME DC Uc 1000V DC

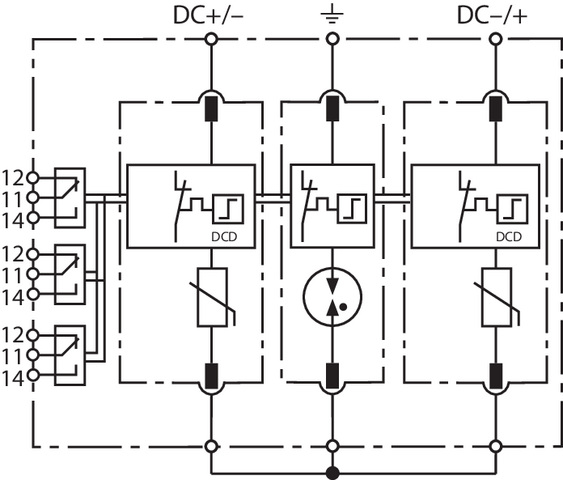

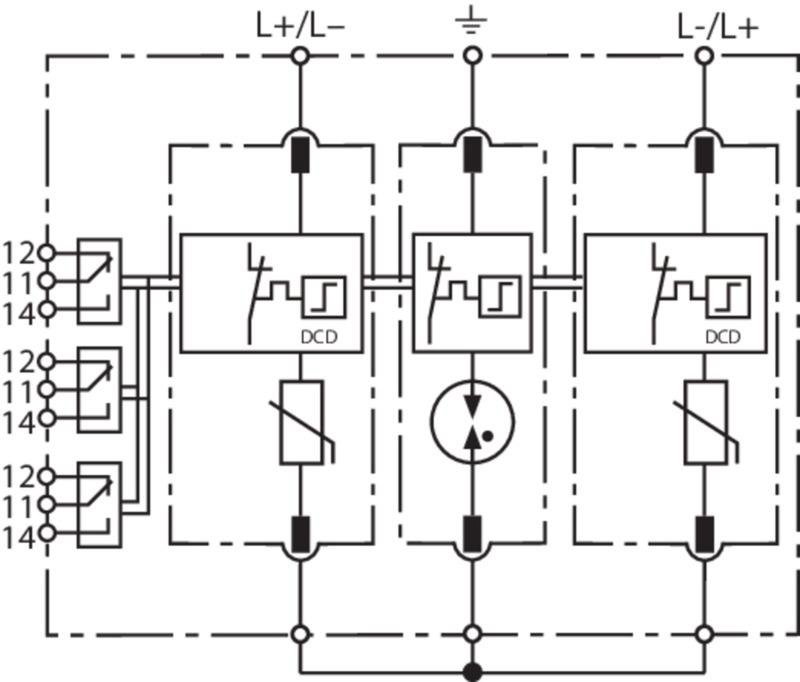

Dreipoliger, modularer, steckbarer Kombi-Ableiter Typ 1+2 DEHNguard ME DC Y 1000 FM für Gleichstromanwendungen mit mechanische Funktions-/Defektanzeige. Ableiter Typ 1+2 analog zu EN 61643-11, Y-Schaltung bestehend aus leckstromfreier Varistor-Gasableiter -Technologie. Speziell für den Einsatz in DC-Stromkreisen bis 1000 V geeignete DC-Schaltvorrichtung DCD.
Produktkennzeichen
SKU: 972147
EAN: 4013364519817
GTIN: 4013364519817
MPN: DG ME DC Y 1000 FM
Kategorien
Eigenschaften
|
Polzahl
|
3
|
|
Baugröße
|
4 TE
|
|
Montageart
|
Hutschiene TH35
|
|
Netzform DC
|
Ja
|
|
Netzform IT
|
Nein
|
|
Netzform TN
|
Nein
|
|
Netzform TT
|
Nein
|
|
Prüfklasse
|
Typ 1 und 2
|
|
Schutzpegel
|
-
|
|
Netzform TN-C
|
Nein
|
|
Netzform TN-S
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Nennspannung AC
|
-
|
|
Nennspannung DC
|
860
|
|
Netzform TN-C-S
|
Nein
|
|
Schutzpegel L-N
|
-
|
|
Max. PV-Spannung
|
-
|
|
Schutzpegel L-PE
|
-
|
|
Schutzpegel N-PE
|
-
|
|
Netzform sonstige
|
Nein
|
|
Fernsignalisierung
|
Ja
|
|
Schutzpegel (DC+ - DC-)
|
3.75
|
|
Integrierte Vorsicherung
|
Nein
|
|
Signalisierung am Gerät
|
optisch
|
|
Höchste Dauerspannung AC
|
-
|
|
Höchste Dauerspannung DC
|
1000
|
|
Spezifische Energie (W/R)
|
-
|
|
Folgestromlöschfähigkeit
|
-
|
|
Schutzpegel (DC+/DC- - PE)
|
2.5
|
|
Blitzstoßstrom (10/350 µs)
|
5
|
|
Überstromgeschützter Spannungsabgriff
|
Nein
|
|
Spannungsschaltende Funkenstreckentechnologie
|
Nein
|
|
Max. Leiterquerschnitt flexibel (feindrähtig)
|
25
|
|
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
|
35
|
|
Energetisch koordinierte Schutzwirkung zum Endgerät
|
Nein
|
|
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
|
-
|
|
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
|
-
|
