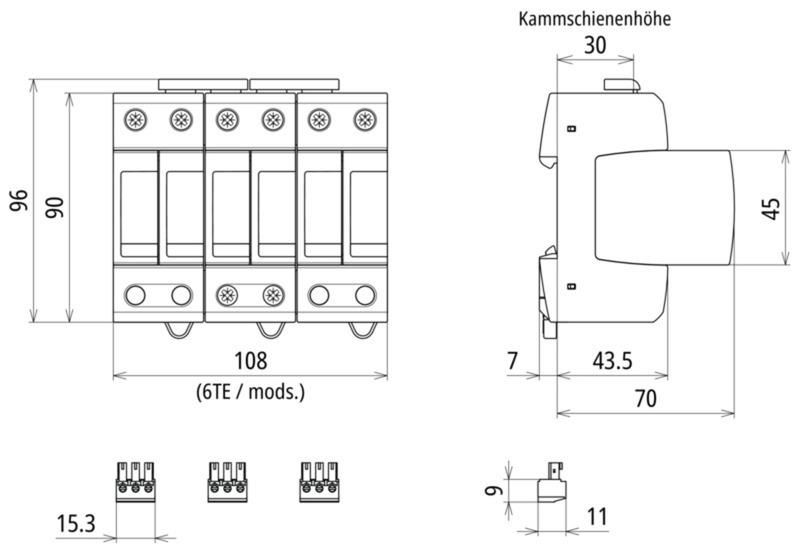

Ueberspannungsschutzableiter Typ2/ClassII DEHNguard M DC ACI 1250 FM – Bild 2 von 2

1 / 2

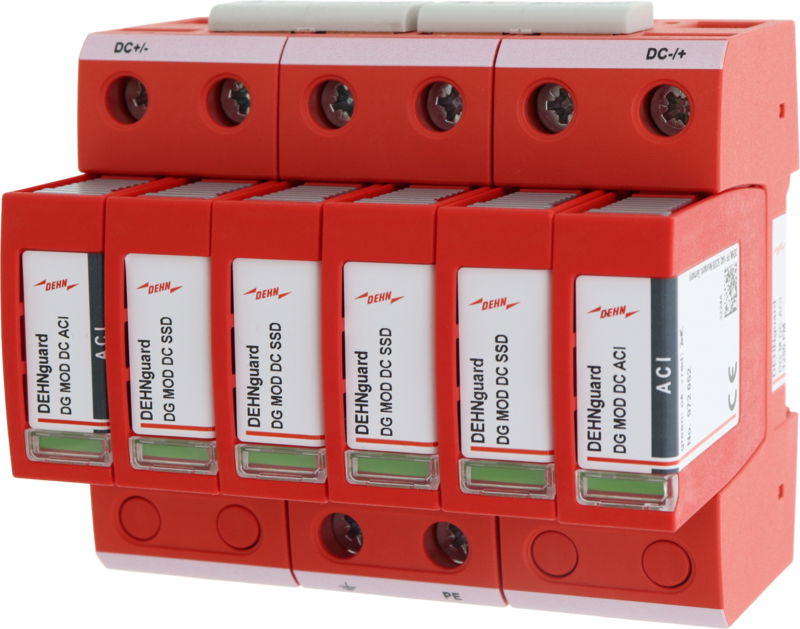

Ueberspannungsschutzableiter Typ2/ClassII DEHNguard M DC ACI 1250 FM

Name: Ueberspannungsschutzableiter Typ2/ClassII DEHNguard M DC ACI 1250 FM
Brand: DEHN
SKU: 972150

Modularer, steckbarer Überspannungs-Ableiter Typ 2 DEHNguard M DC ACI 1250 FM für Gleichstromanwendungen mit mechanischer Funktions-/Defektanzeige. Ableiter Typ 2 analog zu EN / IEC 61643-41, bestehend aus Schalter-/Funkenstrecken-Kombination. Speziell für den Einsatz in DC-Ladeeinrichtungen bis 1250 V.

Produktkennzeichen

SKU: 972150

EAN: 4013364530850

GTIN: 4013364530850

MPN: DG M DC ACI 1250 FM

Spezifikationen

Polzahl	3
Baugröße	4 TE
Montageart	Hutschiene TH35
Netzform DC	Ja
Netzform IT	Nein
Netzform TN	Nein
Netzform TT	Nein
Prüfklasse	Typ 1 und 2
Schutzpegel	-
Netzform TN-C	Nein
Netzform TN-S	Nein
Schutzart (IP)	IP20
Nennspannung AC	-
Nennspannung DC	860
Netzform TN-C-S	Nein
Schutzpegel L-N	-
Max. PV-Spannung	-
Schutzpegel L-PE	-
Schutzpegel N-PE	-
Netzform sonstige	Nein
Fernsignalisierung	Ja
Schutzpegel (DC+ - DC-)	3.75
Integrierte Vorsicherung	Nein
Signalisierung am Gerät	optisch
Höchste Dauerspannung AC	-
Höchste Dauerspannung DC	1000
Spezifische Energie (W/R)	-
Folgestromlöschfähigkeit	-
Schutzpegel (DC+/DC- - PE)	2.5
Blitzstoßstrom (10/350 µs)	5
Überstromgeschützter Spannungsabgriff	Nein
Spannungsschaltende Funkenstreckentechnologie	Nein
Max. Leiterquerschnitt flexibel (feindrähtig)	25
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35
Energetisch koordinierte Schutzwirkung zum Endgerät	Nein
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	-
