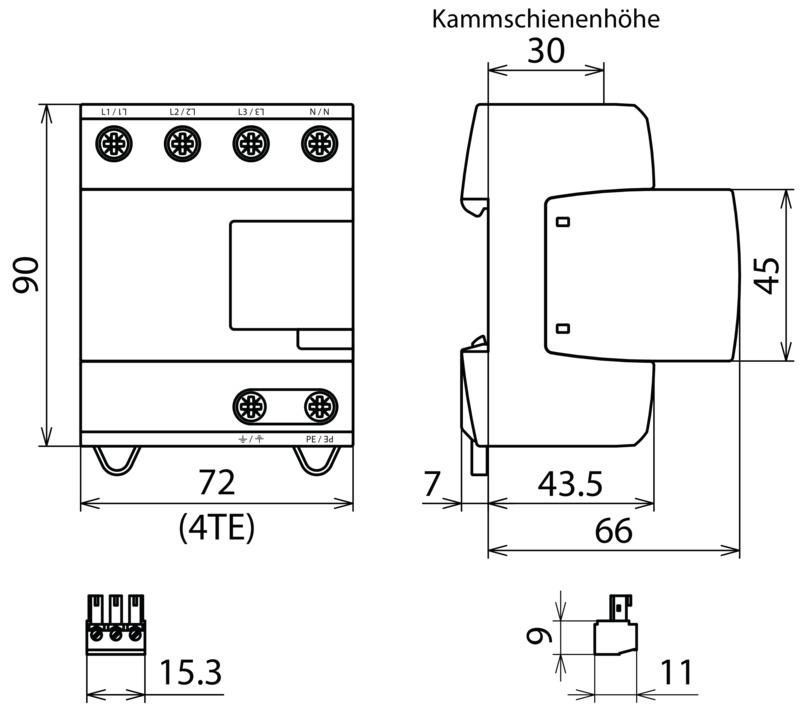

Kombi-Ableiter Typ1+2+3 DEHNventil M2 vierpolig fuer TT-und TN-S-Systeme mit FM – Bild 2 von 2

1 / 2

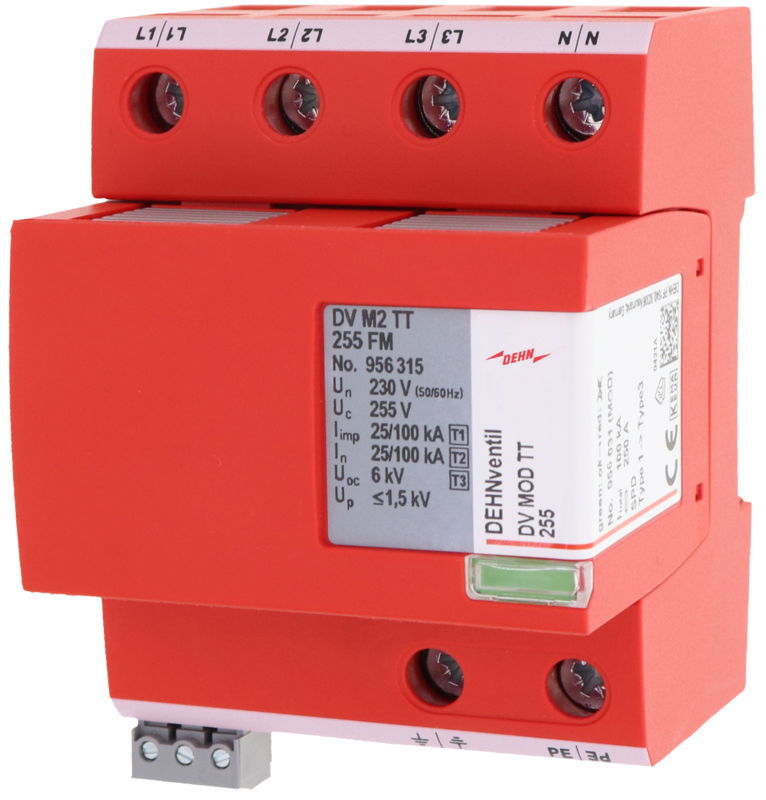

Kombi-Ableiter Typ1+2+3 DEHNventil M2 vierpolig fuer TT-und TN-S-Systeme mit FM

Name: Kombi-Ableiter Typ1+2+3 DEHNventil M2 vierpolig fuer TT-und TN-S-Systeme mit FM
Brand: DEHN
SKU: 956315

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2.

Produktkennzeichen

SKU: 956315

EAN: 4013364528963

GTIN: 4013364528963

MPN: DV M2 TT 255 FM

Spezifikationen

Polzahl	4
Baugröße	4 TE
Montageart	Hutschiene TH35
Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Nein
Netzform TT	Ja
Prüfklasse	Typ 1 und 2 und 3
Schutzpegel	-
Netzform TN-C	Nein
Netzform TN-S	Ja
Schutzart (IP)	IP20
Nennspannung AC	230
Nennspannung DC	-
Netzform TN-C-S	Nein
Schutzpegel L-N	1.5
Max. PV-Spannung	-
Schutzpegel L-PE	-
Schutzpegel N-PE	1.5
Netzform sonstige	Nein
Fernsignalisierung	Ja
Schutzpegel (DC+ - DC-)	-
Integrierte Vorsicherung	Nein
Signalisierung am Gerät	optisch
Höchste Dauerspannung AC	255
Höchste Dauerspannung DC	-
Spezifische Energie (W/R)	2500
Folgestromlöschfähigkeit	50
Schutzpegel (DC+/DC- - PE)	-
Blitzstoßstrom (10/350 µs)	100
Überstromgeschützter Spannungsabgriff	Nein
Spannungsschaltende Funkenstreckentechnologie	Ja
Max. Leiterquerschnitt flexibel (feindrähtig)	25
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35
Energetisch koordinierte Schutzwirkung zum Endgerät	Ja
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	250
