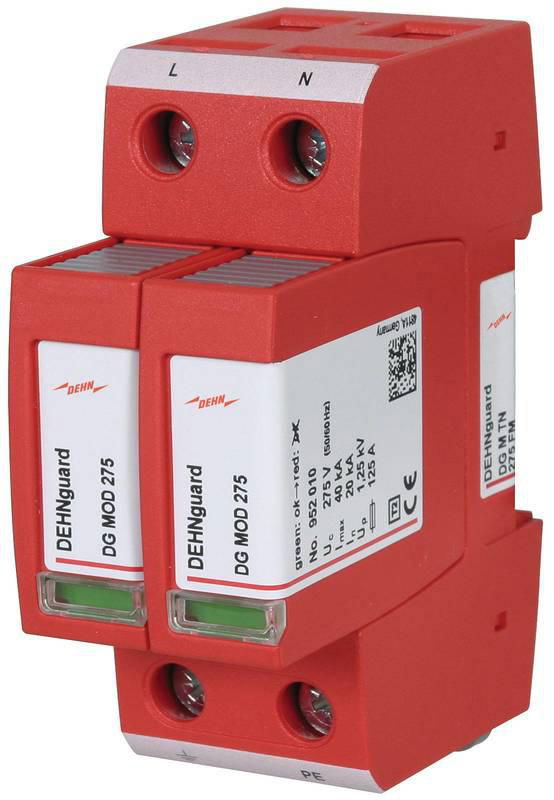

Ueberspannungsableiter Typ 2 DEHNguard M fuer einphasige TN-Systeme

Ueberspannungsableiter Typ 2 DEHNguard M fuer einphasige TN-Systeme – Bild 2 von 2

1 / 2

Ueberspannungsableiter Typ 2 DEHNguard M fuer einphasige TN-Systeme

Name: Ueberspannungsableiter Typ 2 DEHNguard M fuer einphasige TN-Systeme
Brand: DEHN
SKU: 952205

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0_B – 1 und höher.

Produktkennzeichen

SKU: 952205

EAN: 4013364108400

GTIN: 4013364108400

MPN: DG M TN 275 FM

Spezifikationen

Baugröße	2 TE
Montageart	Hutschiene TH35
Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Ja
Netzform TT	Nein
Schutzpegel	1.5
Leckstromfrei	Nein
Netzform TN-C	Nein
Netzform TN-S	Nein
Schutzart (IP)	IP20
Nennspannung AC	230
Nennspannung DC	-
Netzform TN-C-S	Nein
Schutzpegel L-N	-
Max. PV-Spannung	-
Schutzpegel N-PE	1.5
Netzform sonstige	Nein
Prüfklasse Typ 2	Ja
Mit Fernmeldekontakt	Ja
Integrierte Vorsicherung	Nein
Signalisierung am Gerät	optisch
Höchste Dauerspannung AC	275
Höchste Dauerspannung DC	-
Nennableitstoßstrom (8/20)	20
Max. Ableitstoßstrom (8/20)	40
Anzahl der Leiter (ohne Erde)	2
Kurzschlussfestigkeit (Isccr)	50
Integrierter Kurzschlussschutz	Nein
Max. Leiterquerschnitt flexibel (feindrähtig)	25
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	125
