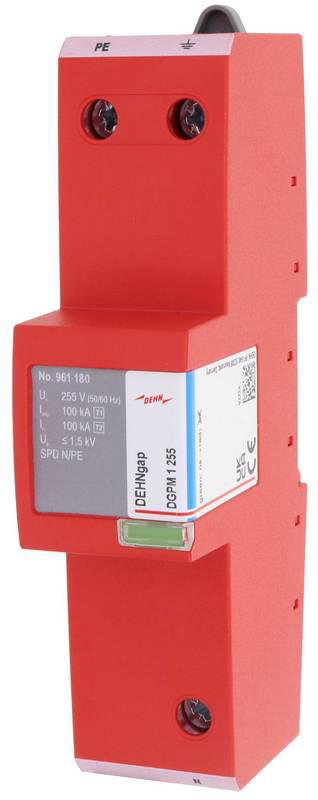

N-PE-Blitzstromableiter DEHNgap Maxi 1 zum Einsatz in TT-Systemen
Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap Maxi, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE für Uc = 255V. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 1 in der 3+1-Schaltungsvariante.
Produktkennzeichen
SKU: 961180
EAN: 4013364157323
GTIN: 4013364157323
MPN: DGPM 1 255
Kategorien
Eigenschaften
|
Ausblasend
|
Nein
|
|

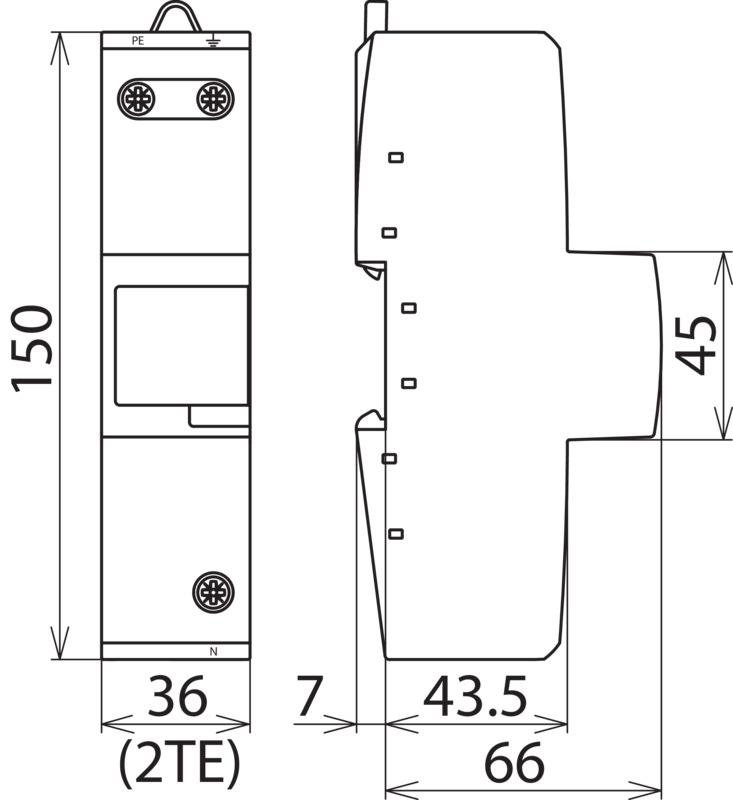

Baugröße
|
2 TE
|
|
Montageart
|
Hutschiene TH35
|
|
Netzform DC
|
Nein
|
|
Netzform IT
|
Nein
|
|
Netzform TN
|
Nein
|
|
Netzform TT
|
Ja
|
|
Schutzpegel
|
1.5
|
|
Netzform TN-C
|
Nein
|
|
Netzform TN-S
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Nennspannung AC
|
-
|
|
Nennspannung DC
|
-
|
|
Netzform TN-C-S
|
Nein
|
|
Schutzpegel L-N
|
-
|
|
Schutzpegel N-PE
|
-
|
|
Netzform sonstige
|
Nein
|
|
Prüfklasse Typ 1
|
Ja
|
|
Mit Fernmeldekontakt
|
Nein
|
|
Schutzpegel (DC+ - DC-)
|
-
|
|
Integrierte Vorsicherung
|
Nein
|
|
Signalisierung am Gerät
|
optisch
|
|
Höchste Dauerspannung AC
|
255
|
|
Höchste Dauerspannung DC
|
-
|
|
Spezifische Energie (W/R)
|
2500
|
|
Folgestromlöschfähigkeit
|
0.1
|
|
Schutzpegel (DC+/DC- - PE)
|
-
|
|
Nennableitstoßstrom (8/20)
|
-
|
|
Blitzstoßstrom (10/350 µs)
|
100
|
|
Geeignet für Außengebrauch
|
Nein
|
|
Anzahl der Leiter (ohne Erde)
|
1
|
|
Max. Leiterquerschnitt flexibel (feindrähtig)
|
35
|
|
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
|
50
|
