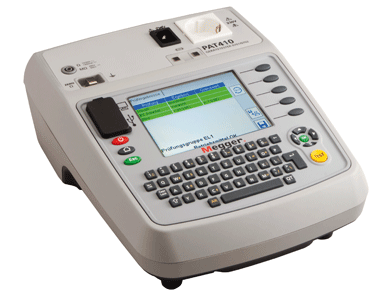

Im VIDEO wird der Geräteprüfer PAT410 von Megger erklärt. PAT410 und PAT450 bieten dem Prüftechniker nach DIN VDE 0701-0702 und BGV A3 enorme Vorteile. Um Ihnen die schnell und unkompliziert zu vermitteln, habe wir ein anschauliches Demo-Video erstellt.
Wir erläutern Ihnen den PAT410 klassisch anhand einer Prüfung nach DIN VDE 0701-0702 und BGV A3 an einem Bügeleisen. Auch wenn Sie ein anderes Gerät verwenden, Sie können sicher einiges dazulernen. Im Video finden Sie folgende interessante Informationen:
Ablauf der Prüfung ist festgelegt unter DIN VDE 0701-0702 Absatz 5.2 – 5.5
1. Absatz 5.2. Sichtprüfung
2. Absatz 5.3 Schutzleiterprüfung
3. Absatz 5.3 Schutzleiter
4. Absatz 5.4 Isolationswiderstand
5. Absatz 5.5 Schutzleiterstrom
An jedem Gerät mit Schutzleiter ist der Schutzleiterstrom zu messen. Man nutzt dazu entweder die „Direkte Messung“ verwenden oder das „Differenzstrommessverfahren“ oder das „Ersatzableitsstrom-Messverfahren“.
Darüber hinaus kann man mit dem PAT410 auch die verschieden Leistungsstufen (VA) Messen. Wie es sie beispielsweise bei Bügeleisen aber auch bei Haartrocknern gibt.
Bevor man mit dem PAT410 seine Messungen nach VDE 0701-0702 beginnen kann, muss man sich mit einem Log-in-PIN anmelden.
Dieser hat den Zweck, unbefugte Änderungen der Voreinstellungen nicht zu verhindern. Unbefugte sind beispielsweise „Elektrotechisch unterwiesene Personen EuP”. Die Einstellung sollten nur durch „Befähigte Person“ verändert werden.
Das PAT410 /PAT450 ist zur Zeit das einzige Messgerät auf dem Markt, bei dem Sie Ihre automatischen Prüfabläufe selbst festlegen können. Das gilt für die Anzahl Messungen, Einstellungen und Dauer der Messzeit. Im Video sehen Sie, wie man eine solche Prüfgruppen hinzufügt.
Im nächsten Kapitel erfahren Sie, wie man ein Bügeleisen mit einer solch selbst erstellten Gruppe nach VDE 0701-0702 durchprüft. Sie erfahren ferner, wie man die Schutzklassen feststellt und was zu tun ist, wenn ein Prüfling durch die Sichtkontrolle fällt, die ja ebenfalls nach VDE 0701-0702 nach BGV A3 durchzuführen ist.
Die Gerätetester PAT410 und PAT450 haben drei Schnittstellen, um Updates durchzuführen und um gleichzeitig den Barcode-Scanner und den Barcode-Drucker anzuschließen. Nach dem Sie Ihre Prüfung nach VDE 0701-0702 durchgeführt haben, bieten sich Ihnen mehrere Optionen, um das Prüfergebnis richtig abzuspeichern und zu dokumentieren.
Um Ihre Prüfungen als Profi zu beschleunigen, können Sie am Megger PAT410 und am PAT450 einen „Expertenmodus“ aktivieren. Sie erhalten dann keine Warn- oder Sicherheitshinweis mehr. Dass ist allerdings nur sinnvoll für den echten Experten.
Im weiteren Verlauf des Videos wird Ihnen die Speicherstruktur der PAT400-Serie genau erläutert. PAT410 und PAT450 können je 10.000 Datensätze abspeichern. Und wenn Sie die tatsächlich einmal verbrauchen sollten, können Sie die Daten einfach via USB-Stick auf einem PC abspeichern und so Platz für die nächsten 10.000 Prüflinge machen. Einen PC müssen Sie aber sicher nicht mehr zu Ihren Einsätzen mitschleppen.
Übrigens: Sie können die Datensätze auch auf einen andere PAT410 oder PAT450 überspielen. Eine solche Dublizierung der Datensätze ist sinnvoll, wenn man ein anderes Gerät nutzen muss, weil das Originalgerät gerade nicht verfügbar ist. Eine wichtiger Vorteil für Firmen, die sich im großen Stil mit Prüfungen nach VDE0701-0702 beschäftigen. Alle Datensätze können Sie in EXCEL oder in den PROTOKOLLmanager oder den ELEKTROmanager von MEBEDO exportieren.
