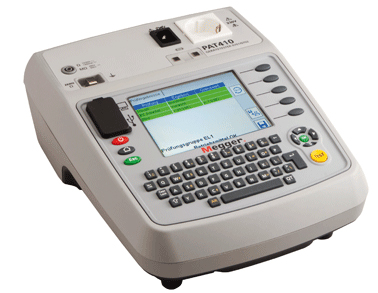

Der Gerätetester PAT410 / PAT450 nach DIN VDE 0701-0702 und BGV A3 von Megger bietet Ihnen eine Reihe erstaunlicher Fähigkeiten. Auf diese werden wir künftig hier etwas näher eingehen. Ein sehr gutes Beispiel hierfür ist der eingebaute „Sicherungsprüfer“ Abb 1. am Gerät direkt über dem Display, den man auch als „Durchgangsprüfer“ verwenden kann. Das gibt’s nur bei Megger.
Zur Bestimmung des Schutzleiterstroms erlaubt die DIN VDE 0701-0702 sowohl das Ersatzableitstrom- als auch das Differenzstrom-Messverfahren. Doch wie stellt der Prüftechniker in der Praxis fest, welche der beiden Methoden anzuwenden ist? Mit dem eingebauten Sicherungsprüfer im PAT400 lässt sich dies schnell und einfach entscheiden!
Bei der Auswahl des automatischen Prüfablaufes muss der Prüfer feststellen, ob die Messung des Isolationswiderstandes oder Ersatz-Ableitstromes überhaupt für den Prüfling geeignet ist. Sie wissen vielleicht: diese ist grundsätzlich nur bei Geräten ohne netzspannungsabhängige Schalteinrichtungen (d.h. elektronische Netzschalter) für die Netzversorgung anwendbar, wenn zuvor eine Isolationsmessung durchgeführt und bestanden wurde. Denn nur bei diesen Prüflingen können alle Teile der elektrischen Versorgung des Prüflings erreicht werden!
Hat nun der vorliegende Prüfling einen elektronische Netzschalter?
Diese Frage lässt sich mit dem PAT400 ohne zusätzliche Prüfungen klären. Dazu muss lediglich der Prüfling eingeschaltet und die Netzanschlusskontakte des Prüflings auf die beiden eingebauten Kontakte gehalten werden. Hören Sie jetzt einen Durchgangston, ist kein elektronischer Netzschalter vorhanden. Eine Ersatzableitstrom-Messung ist also möglich und kann bei der Festlegung der automatischen Prüfung mit einbezogen werden.
Ertönt dagegen kein Durchgangston, ist eine Ersatzableitstrom-Messung nicht anwendbar, da nicht alle internen Stromkreise mitgemessen werden. Somit muss bei solchen Prüflingen zwingend eine Differenzstrommessung durchgeführt werden.
Da bei der Differenzstrommessung der Prüfling mit Netzspannung in Betrieb genommen wird, können neben Schutzleiterstrom, auch Berührungsstrom und Funktionsprüfung als Option beim automatischen Prüfablaufs ausgewählt werden.
