Weil Gerätetester nach DIN VDE 0701-0702 und BGV A3 (engl. Portable Appliance Tester PAT) aus der PAT400-Serie von Megger in Alaska ebenso eingesetzt werden wie in der Sahara, arbeitet die robuste Technologie von Megger selbst unter härtesten Bedingungen zuverlässig und genau. Das kommt auch bei den qualitätsverwöhnten deutschen Prüftechnikern gut an.

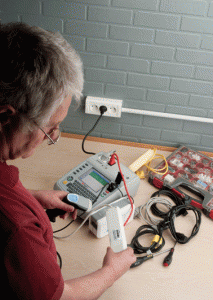

Die weltweite Erfahrung von Megger in allen Klimazonen steckt natürlich auch im Gerätetester PAT410. Der Profi weiß das ebenso zu schätzen wie rationelle, schnelle und sichere Prüfabläufe. Zudem wartet der PAT410 mit vielen sinnvollen Neuerungen auf, die das Messen und Prüfen rationalisieren. Ein schönes Beispiel hierfür:
Mit dem Login-Pin können auch EuPs nach DIN VDE 0701-0702 prüfen
Der Login-Pin ermöglicht Prüfungen nach DIN VDE 0701-0702 durch elektrotechnisch unterwiesene Personen (EuP). Das entlastet die befähigte Person (bP) und erweitert den Einsatzradius von Prüfteams enorm. Denn mit diesem neuartigen Login-Pin ist es möglich, dass eine befähigte Person den Gerätetester PAT410 nach den Vorgaben der DIN VDE 0701-0702 und nach BGV A3 für elektrotechnisch unterwiesene Personen (EuP) vorkonfiguriert – und diese Einstellungen mit einer PIN gegen unbefugtes Verändern sichert.
Übrigens: Eine gute Nachricht für Prüfteams, denn das erweitert Ihren Einsatzbereich. Näheres dazu ist in der BGI/GUV-I 5190, Seite 11, Abs.5 geregelt: „Dennoch ist es möglich, dass in einem Prüfteam die EuP im Rahmen der Wiederholungsprüfungen elektrotechnische Tatigkeiten übernimmt und damit die befähigte Person unterstützt.“ Der Login-Pin schützt also die „Befähigte Person“ indem er verhindert, dass eine elektrotechnisch unterwiesene Person vorgegebene Prüfabläufe eigenmächtig ändert.
Der Expertenmodus sorgt für noch schnelleren Workflow
In diesem Modus kann man Anwendungs- und Sicherheitshinweise deaktivieren. Mal ehrlich: Für Anfänger sind diese Sicherheitshinweise in Ordnung. Doch dem Profi stehlen Sie auf Dauer wertvolle Zeit. Zum ersten Mal kann man die jetzt einfach abstellen. Das beschleunigt die Prüfabläufe für routinierte Prüftechniker zusätzlich.
Ersatzableitstrom-Messung oder Differenzstrom-Messung?
PAT410 bietet außerdem viele weitere sinnvolle Details wie etwa den eingebauten „Sicherungsprüfer“ direkt über dem Display, den man auch als „Durchgangsprüfer“ verwenden kann.
Mit dem Durchgangsprüfer kann man entscheiden, ob man das Ersatzableitstrom- oder Differenzstrom-Messverfahren anwenden soll.
Eine sehr sinnvolle Funktion: Den zur Bestimmung des Schutzleiterstroms erlaubt die DIN VDE 0701-0702 sowohl das Ersatzableitstrom- als auch das Differenzstrom-Messverfahren. Doch wie stellt der Prüftechniker in der Praxis fest, welche der beiden Methoden anzuwenden ist? Mit dem eingebauten Durchgangsprüfer im PAT400 lässt sich dies schnell und einfach entscheiden!
Bei der Auswahl des automatischen Prüfablaufes muss der Prüfer feststellen, ob die Messung des Isolationswiderstandes oder Ersatz-Ableitstromes für den Prüfling überhaupt geeignet ist. Grundsätzlich kommt die Ersatzableitstrom-Messung nur bei Geräten ohne netzspannungsabhängige Schalteinrichtungen (d.h. elektronische Netzschalter) für die Netzversorgung in Frage, wenn zuvor eine Isolationsmessung durchgeführt und bestanden wurde. Denn nur bei diesen Prüflingen können alle Teile der elektrischen Versorgung des Prüflings erreicht werden!
Hat nun aber der vorliegende Prüfling einen elektronischen Netzschalter? Das kann man mit dem PAT410 leicht in Erfahrung bringen. Man muss den Prüfling dazu nur einschalten – und die Netzanschlusskontakte auf die beiden Kontakte des Durchgangsprüfers halten. Hört man jetzt einen Durchgangston, ist kein elektronischer Netzschalter vorhanden. Eine Ersatzableitstrom-Messung ist also möglich und kann bei der Festlegung der automatischen Prüfung mit einbezogen werden. Ertönt dagegen kein Durchgangston, ist die Ersatzableitstrom-Messung nicht anwendbar, da nicht alle internen Stromkreise mit gemessen werden. Somit muss bei solchen Prüflingen zwingend eine Differenzstrom-Messung durchgeführt werden. Da bei der Differenzstrom-Messung der Prüfling mit Netzspannung in Betrieb genommen wird, können neben Schutzleiterstrom auch Berührungsstrom als Option beim automatischen Prüfablauf ausgewählt werden.
Alle Infos über den Prüfling sofort nach dem Scannen!
Viel wertvolle Zeit spart der Prüftechniker auch mit der Anzeige der Prüflingsdaten des PAT410. Der öffnet sich sofort nach dem Scan der Gerätedaten oder nach dem Auslesen mittels RFID-Leser – und präsentiert dem Prüftechniker schnell und übersichtlich alle wichtigen Informationen für den Prüfling. Zu den wichtigen Informationen zählen: Gerätekennung (ID), Prüfgruppe, Gerätebeschreibung, Hersteller, Seriennummer, Raum ID, Prüfintervall sowie Kunden- und Standortangabe.
Ohne Zeitverlust können jetzt alle Prüflingsdaten sofort überprüft und ggf. editiert werden. Das langwierige, manuelle Eingeben von Geräte-Daten entfällt. Bei marktüblichen Gerätetestern wird dem Prüftechniker nach der Erfassung zunächst nur eine Geräte-Nummer angezeigt. Für weitere Informationen über den Prüfling muss der Anwender umständlich seine Datenbank im Gerätetester oder PC öffnen, die Gerätekennung per Hand eingeben und – warten, bis das Gerät identifiziert und angezeigt wird.
Vollwertige Tastatur für PC-freie Verwaltung und Dokumentation
Eine vollwertige Tastatur für eine PC-lose Verwaltung
Erst jetzt erhält er die benötigten Informationen über den Prüfling. PAT400 arbeitet PC unabhängig – mit vollwertiger Tastatur und 10.000 Datenspeichern. Ein Prüftechniker hat vor allem eine Aufgabe: Massenhaft Prüflinge erfassen und die entsprechenden Daten eingeben! Mit dem PAT410 muss er dazu keine externe Datenbank mit einem zusätzlichen Laptop mit sich führen. Megger stellt ihm dazu ein autarkes Prüfsystem zur Verfügung, inklusive einer vollwertigen und bequem bedienbaren QUERTZ-Tastatur auch für etwas breitere Finger.
Das ermöglicht dem Profi das flüssige und fehlerfreie Eingeben von nützlichen Daten wie zum Beispiel Standort, Raumnummer oder besondere Merkmale am Prüfling. Der Prüfvorgang kann an Ort und Stelle komplett verwaltet, dokumentiert und abgeschlossen werden – von der Erfassung der Prüflingsdaten mit einem Scanner, über die Durchführung der Prüfung, Dokumentierung sowie dem Ausdruck des Prüfetiketts.
Auf Wunsch: Doppelt langes Barcode-Prüfetikett mit vielen wichtigen Informationen
Das Prüfetikett enthält – auf Wunsch – viele nützliche Informationen
Dieses enthält sowohl das Prüfdatum als auch das Datum für den nächsten Prüftermin. Auf Wunsch enthält das Etikett auch den Namen des Prüfers, eine Personalnummer, den Namen der prüfenden Firma und eines frei wählbaren Zusatztextes. Wer will, kann die Länge des Prüf-Etiketts verdoppeln, um es sicher um die Anschlussleitung des Prüflings zu wickeln und festzukleben.
Kompatibel mit etablierter Protokoll-Software
Unterstützt wird dieses PC-freie Konzept durch eine integrierte, sehr großzügige Datenbank für 10.000 Datensätze. Alle Daten können via marktüblichen USB-Sticks als Datenbank und im CSV-Format im- und exportiert werden. Diese Funktion ermöglicht die volle Kompatibilität zu etablierten Dokumentationsprogrammen wie etwa dem PROTOKOLLmanager oder dem ELEKTROmanager von MEBEDO oder mit SAP.
Die Datenbestände sind auch auf andere Geräte der PAT400-Serie wie das PAT450 und PAT420 mit 10 A und 25 A Prüfstrom übertragbar. Das macht Sinn, wenn etwa ein Gerät nicht einsatzfähig ist, weil es zum Beispiel gerade kalibriert wird und mit einem Ersatzgerät weitergearbeitet werden muss.
dokuSTORE 2.0 – die neue PC Software zum einfachen und schnellen Dokumentieren
dokuSTORE 2.0
Die idelae Software für PAT400 zur einfachen, schnellen Dokumentation der Prüfergebnisse nach DIN VDE 0701-0702
Zur Dokumentation der Daten bietet Megger dem Mess- und Prüftechniker ein neues, preisgünstigeres Programm zur rationellen Datenerfassung an: dokuSTORE 2.0. Hiermit lassen sich schnell und einfach Prüfprotokolle nach DIN VDE 0701-0702 erstellen, die sich an den etablierten Formaten orientieren.
Zudem bietet dokuSTORE 2.0 eine einfache Benutzerführung mittels Assistenten und eine schnelle Funktion zur Datensicherung und zur automatischen Suche nach Updates. Mittels Bluetooth ist dokuSTORE 2.0 voll kompatibel zum Installationstester MFT1835 nach DIN VDE 0100. Die Gerätetester der PAT400-Serie sind sehr einfach in der Bedienung und fühlen sich alles in allem robust und griffig an. Ein ausgereiftes Prüfgerät für Profis.
