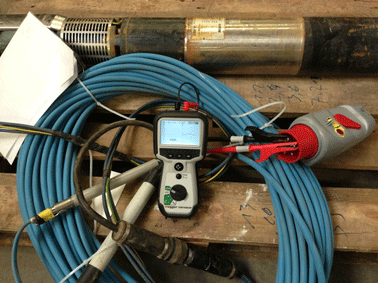

Metallische Kabel und Leitungen werden üblicherweise auf Trommeln geliefert und gelagert. Sobald jedoch Leitungen abgewickelt wurden ohne die Entnahme zu protokollieren, ist die Länge der verbleibenden Leitung auf der Trommel nicht mehr bekannt. Bisher musste der Lagerist die Kabeltrommel abrollen und mit einem Maßband per Hand nachmessen, um die Länge zu bestimmen. Das Zeitbereichsreflektometer TDR500/3 löst dieses Problem.
Denn mit dem TDR500/3 kann er sich diese mühsame Arbeit sparen. Diese neue Zeitbereichsreflektometer misst die Länge von aufgerollten Leitungen! Verzögerungen und Arbeitskosten sind also leicht vermeidbar. Das lohnt die Anschaffung. Das zuverlässige Auto-Setup von Megger sorgt dafür, dass die optionalen Parameter abhängig vom gewünschten Messbereich eingestellt werden. Das ermöglicht Ihnen eine schnelle Diagnose der TDR-Strecke – und gewährleistet vorallem richtige Messergebnisse.
„Ultra Fast Pulse” ist ein weiteres Highlight. Denn dieses Zeitbereichsreflektometer hat die höchste Auflösung seiner Klasse. Mit nur 2 ns ab 0,1 m erkennt TDR500/3 sicher vorallem sehr nahe Fehler. Für viele Zeitbereichsreflektometer auf dem Markt ist gerade die sehr kurze Distanz ein größeres Problem. Der maximale Messbereich liegt übrigens bei 5 km.
Das Gerät bietet Ihnen vier Ausgangswiderstände: 25, 50, 75 und 100 Ohm. Außerdem einen Verkürzungsfaktor zwischen 0,2 und 0,99. TDR500/3 erfüllt somit alle Anforderungen für eine effiziente Kabelfehlerortung. Ein intuitiv bedienbarer, ein sogenannter 4-Wege-Bedienungsschalter (Joystick), vereinfacht die Bedienung erheblich.
Mit dem ungewöhnlich großen, hochauflösenden Display und mit der kontrastreichen Graphik vor der weißen Hintergrundbeleuchtung erkennen Sie sofort jeden Fehler – und messen exakt die Distanz. Das sehr solide TDR500/3 ist nach IP54 gebaut und wird zudem auch noch mit einem sehr schlagfesten Tragekoffer und einem umfangreichen Messleitungsset geliefert. Das TDR500/3 von Megger liegt also auf der Hand – eines jeden Netzwerktechnikers.
