CI/LCI ist ein sicheres System zur Kabelauslese und bietet Elektromonteuren eindeutige Aussagen über das richtige Kabel in unterirdischen Kabelschächten im Nieder- und Mittelspannungsbereich. Im Elektrohandwerk kann das System u. a. auch zur sicherenStromkreis- und Kabelbestimmung eingesetzt werden.

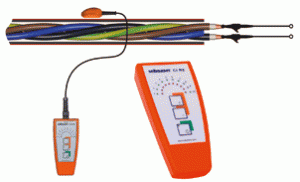

Ein neuartiger Drallfeldsensor wird am Kabel entlanggeführt und identifiziert eindeutig das richtige Kabel. Das System kann aber auch herkömmlich mit einer flexiblen Messzange betrieben werden. CI/LCI besteht aus zwei Stromimpuls-generatoren für freigeschaltete Kabel (CI TX) und unter Spannung stehende Kabel (LCI TX).
„Fehlschnitte bei Westnetz jetzt so gut wie ausgeschlossen „
Im Elektrohandwerk wird das System auch zur Stromkreisbestimmung, zum Beispiel an Schaltschränken zur Kabelbestimmung auf Kabelbühnen oder zur Bestimmung von Einspeisestellen eingesetzt – und zwar sowohl in Niederspannungs- als auch in Mittelspannungsnetzen. Da in der Niederspannung auch unter Spannung Kabel/Leitungen ausgelesen werden, gibt es zwei Generatoren, die beide im Systemkoffer enthalten sind. CI TX kann in freigeschalteten Niederspannungs- und Mittelspannungsnetzen eingesetzt werden. Der LCI TX ist für in Niederspannungsnetzen unter Spannung stehende Leitungen bestimmt.
Auf die Polung muss nicht mehr geachtet werden
Bei stromführenden Leitungen bezieht der Impulsgenerator (LCI TX) seine Versorgungsspannung aus der zu prüfenden Kabel-/Leitungsstrecke. Im freigeschalteten Zustand speist der Generator (CI TX) einen Impulsstrom in die Kabelteilstrecke ein. Der Stromfluss dieser Impulse verursacht das elektromagnetische Feld um das Kabel. Der Drallfeldsensor wertet dieses Feld richtig aus – unabhängig von der Polung. Neben dem Drallfeldsensor enthält der Koffer auch eine sehr leichte und flexible Auslesezange (150 mm oder 250 mm Durchmesser). Diese kommt in der Regel dann zum Einsatz, wenn sich die Kabel in einem Rohr befinden
Fordern Sie gratis den Fachbericht von Andreas Borlinghaus (Leiter Kompetenzzentrum Messtechnik WESTNETZ) in der netzpraxis an.
Sende Sie uns einfach eine Mail
Das System sebaKMT CI/LCI besteht also aus den beiden Impulsgeneratoren (TX), einer sehr leichten und flexiblen Auslesezange dem neuartigen Drallfeldsensor sowie den entsprechenden Anschlussleitungen. Optional ist ein weiterer Sensor verfügbar, der für Stromkreisbestimmungen, beispielsweise in Unterverteilungen, ausgelegt ist. Das gesamte System ist in einem handlichen Hartschalenkoffer untergebracht.
Für die Ankopplung an offene Verteilungen gibt es serienmäßig Sicherheitsklemmen mit integrierter Sicherung nach CAT IV / 600 V. Für einen direkten Anschluss an NH-Sicherungen gibt es einen NH-Messadapter zum Aufstecken. Die kleinen Abmessungen der Auslesegeneratoren erlauben einen problemlosen Einsatz in Schaltschränken.
