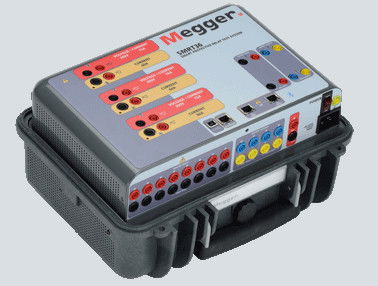

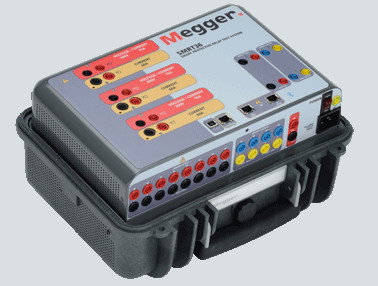

Das dreiphasige Prüfen von Schutzrelais wird mit SMRT36 deutlich vereinfacht. Der strukturierte Aufbau und die klaren Symbole werden leicht verstanden - auch ohne zeitaufwändige Einschulung. Sie können gleich mit Ihrer Schutzprüfung beginnen!

Auch das Protokollieren gestaltet sich viel leichter. Sie haben ständige Kontrolle über das Prüfprotokoll, da es immer sofort sichtbar ist. Wenn Sie einen Ausdruck davon benötigen, können Sie es auch als PDF ausdrucken. Starten Sie eine Wiederholungsprüfung aus dem Prüfprotokoll oder variieren Sie Voreinstellungen wie etwa die Minimum-Maximum-Grenzwerte, die Reihenfolge der Prüfschritte u.v.m.
Mit drei Spannung-Strom-Modulen „VIGEN“ bietet SMRT36 ein vollständiges mehrphasiges System zum einfachen Prüfen von Schutzrelais. Wenn die Spannungskanäle in den Strommodus umgeschaltet werden, kann das gleiche Gerät sechs Prüfströme liefern!
SMRT36 ist damit die derzeit wohl kompakteste und leistungsstärkste Schutzprüfeinrichtung am Markt.
STVI – Der neue Touch-Screen zur einfachen Steuerung
Das SMRT36 zum Prüfen von Schutzrelais kann neben einem PC auch PC-unabhängig über das neue Smart TouchView Interface™ (STVI) von Megger gesteuert werden. Hierzu bietet STVI entweder manuelle, schutzartspezifische oder schutztypspezifische integrierte Prüfbildschirme. Die Ergebnisse der Schutzrelaisprüfung können leicht auf einen USB-Stick gespeichert werden, um als Prüfdateien oder als Protokolle im PDF-Format auf einen PC übertragen zu werden.
SMRT ist kaskadierbar
Die Möglichkeit, SMRT-Geräte zu kaskadieren (also miteinader zu verbinden) erlaubt einen höchst flexiblen und vorallem wirtschaftlichen Einsatz der Prüfgeräte. Für die zwar seltenen aber oft sehr wichtigen Anwendungsfälle, die mehr als die eingebauten Strom- und Spannungsausgänge benötigen, können zum Beispiel die Geräte von zwei Prüftrupps als ein Gesamtsystem betreiben (!).
IEC 61850 Prüffähigkeit und hohe Leistung
Zwei weitere wertvolle Funktionen des SMRT36 sind eine Ethernet-Schnittstelle welche für IEC 61850 Prüffähigkeit sorgt und die hohe Leistung mit 60 A/300 VAeff pro Phase.
Detailsübersicht: Beschreibung der Funktionen
1. Binärausgänge 1 und 2 Bemessen für 300 V bei 8 A
2. Binäreingänge 1 und 2: Bemessen für 5 bis 300 V AC/DC
3. Spannungsausgänge: Bis zu 3 Kanäle 300 V bei 150 VA, konvertierbar zu Stromausgang 15 A bei 120 VA pro Phase
4. Stromausgänge: 3 Kanäle 60 A bei 300 VA pro Phase. Bis zu 180 A bei 900 VA einphasig
5. USB 2.0 Schnittstelle: Kommunikations- und Steuerungsschnittstelle
6. Robustes Kunstoffgehäuse
7. PC/61850 Ethernet-Schnittstelle ist die PC-Hauptverbindungsschnittstelle. Diese Schnittstelle kann auch für das Anschließen an das IEC 61850 Schaltanlagennetzwerk zum Prüfen von IEC61850-Geräten verwendet werden.
8. Zusätzliche Binärausgange: Fügt 4 Ausgänge hinzu. Binarausgänge 3 und 4 sind für 300 V AC/DC, 8 A bemessen. Binarausgänge 5 und 6 sind für Hochgeschwindigkeit und haben eine AC/DC-Spannung, bemessen für 400 Volt Spitze, 1 Ampere.
9. OUT: Ethernet-Schnittstelle, verwendet, um mehrere SMRTGeräte zusammen fur synchronen Mehrgerätebetrieb zu verketten.
10. STVI: Ethernet-Schnittstelle ist eine PoE-Schnittstelle (Power over Ethernet = Speisung über Ethernet) und wird verwendet, um manuelle Steuerungen an die STVI anzuschließen.
11. Batteriesimulator: Variabel 5 bis 250 Volt DC Ausgang bei 100 Watt (4 Ampere Maximum)
12.Netzanschluss/Netzkabelbuchse 100 bis 240 V, 50/60 Hz
13. Schutzerde-Massebuchse
14. Netzschalter
15. Bluetooth sorgt für drahtlose Steuerung
